ECM Monitor取説

ELMEC wanglinqiang 2022/9/7

概要

ECM Monitorとは

PCとECMの通信用ソフトウェアで、NISSAN社UP4向けECM仕様に基づき、ELMEC社が設計・作成したものです。

環境要件

1. Windows 7以上のOS（Windows XPは非対応）
2. PCにVector社のCANデバイスを実装する必要があります（例：CANCaseXL、VN1610、VN1630など）

実行ファイル

Ecm_monitor.exe

機能と特性

1. リアルタイムでMIデータを収録し、チャートで表示します。
2. CAN/CAN FDバスに同時対応、最大4チャンネルまで対応します。
3. 様々なVector社のCANデバイスに対応済みです。
4. 様々なNISSAN社が開発したECM（CANバス）に対応済みです。
5. 様々なECM指令に対応済みで、ECMへの出力指令は編集可能です。
6. UNICODE対応、文字化けとは無縁です。

ECM指令

1. ECMにMI指令を送信し、エンジンデータを読み込みます。
2. ECMにTCC指令を送信し、エンジントラブルコードをクリアします。
3. ECMにTCR指令を送信し、エンジントラブルコードを読み込みます。
4. ECMにPS指令を送信し、エンジン部品を制御します。
5. ECMにSRL指令を送信し、エンジン部品の学習を行います。

画面紹介

本ソフトウェアには2つの画面があります：メイン画面とECMマスターテーブル設定画面です。

• メイン画面
  ECMとの通信操作内容が表示されます。
• ECMマスターテーブル設定画面
  ECMとの通信関連パラメータ、MI、PS、SRL、TCRのマスターテーブルを設定します。

基本操作フロー

1. ECMマスターテーブル設定画面で必要なECMマスターテーブルを作成します。
2. メイン画面でCANデバイスを選択します。
3. メイン画面でECMマスターテーブル番号を選択します。
4. メイン画面でMI、PS、SRL、TCC/TCR、FREE、NEUT-SWなどの操作を行います。

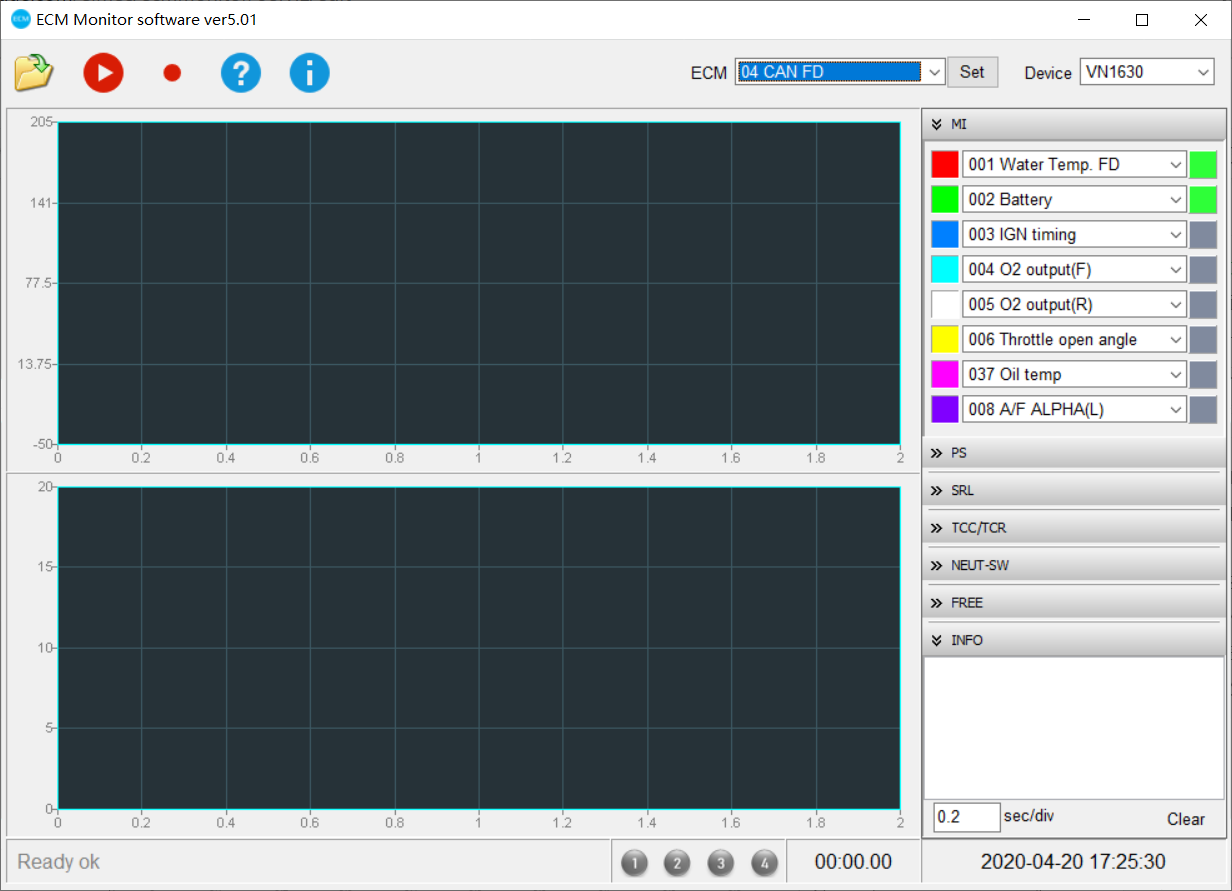

メイン画面

メイン画面

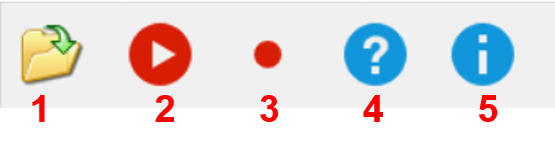

操作ツールバー

操作ツールバー画面

No.	Comment
1	MIデータファイル（CSV形式）を開き、波形で表示します。
2	MIデータ計測の開始と停止
3	MIデータ保存の有効/無効を切り替えます。 計測中かつ保存有効の場合、再度クリックするか計測停止をクリックすると、計測が停止し、名前を付けて保存画面が表示されます。
4	ECM Monitor取扱説明書を表示
5	ECM Monitorのバージョン情報

設定とデバイス

ECMパラメータ番号設定とCANデバイス選択エリア

Name	Comment
ECM	ECMマスターテーブル番号を選択します。
Setボタン	クリックすると、ECMマスターテーブル編集画面が表示されます。
Device	Vector社のデバイスを選択します（0=Auto）。

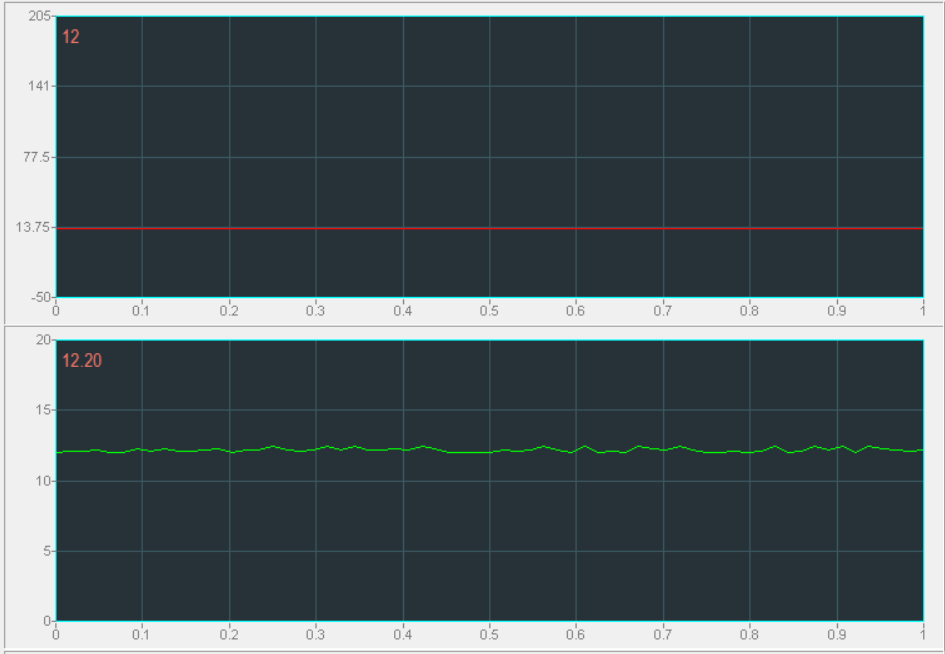

MI表示チャート

MIチャート表示エリア

最大8個までチャート表示が可能で、チャートの表示/非表示は右側のMI操作BOXで制御します。

Axis	Comment
X	時間で表示します。各チャートの時間表示値は共通で、メイン画面右下側で設定可能です。設定範囲は0.1～10、単位：sec/div。
Y	MIの物理値です。min/maxはECMマスターテーブルMIの物理値min/maxと連動しており、MIマスターテーブルを変更すると、対応するチャートも変化します。

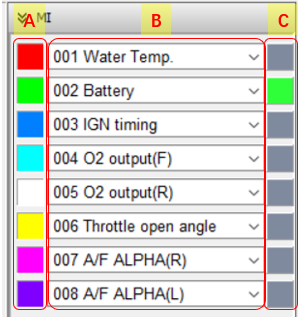

MI操作BOX

MI操作エリア

Area	Comment
A	チャート波形色を設定します。クリックして色選択BOXで色を設定します。
B	MI項目を設定します。選択BOXをクリックして選択します。
C	MIチャートの表示/非表示を制御します。クリックで切り替えます。

PS操作BOX

PS操作エリア

Area	Comment
A	PS項目を設定します。選択BOXをクリックして選択します。
B	PS駆動値を入力します。

Button	Comment
PS	クリックすると、ECMにPS指令を送信します。
Reset	クリックすると、ECMにPS Reset指令を送信します。

SRL操作BOX

SRL操作エリア

• Aエリア
  SRL項目を設定します。選択BOXをクリックして選択します。

Button	Comment
Start	クリックすると、ECMに学習開始指令を送信します。
Stop	クリックすると、ECMに学習停止指令を送信します。
Status	クリックすると、ECMに学習状態確認指令を送信します。

TCC/TCR操作BOX

TCC/TCR操作エリア

Button	Comment
TCC	ECMにトラブルコードクリアCMDを送信します。
TCR	ECMにトラブルコードリードCMDを送信します。

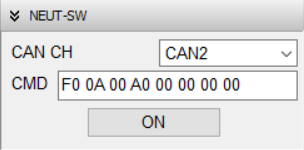

NEUT-SW操作BOX

NEUT-SW操作エリア

Name	Comment
CAN CH	NEUT-SW用のCANチャンネルです。
CMD	NEUT-SW用にECMへ送信するコードです。このコードは10msec間隔で繰り返しECMに送信されます。
ON/OFF	NEUT-SW ON/OFF切り替えボタンです。 ONと表示されている場合、クリックするとここで設定されたCAN Portを開き、10msec間隔でCMDに設定されたコードを送信します。 OFFと表示されている場合、クリックするとここで設定されたCAN Portを閉じます。

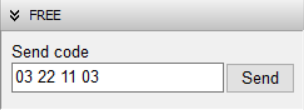

FREE操作BOX

Free操作エリア

ECMへ送信するコードを自由に設定できます。Sendボタンをクリックすると、設定されたコードがECMに送信されます。コードフォーマット：

• #1byte：有効データ長
• #2byte：動作CMD、例：22=MI、2F=PSなど
• #3byte以降：動作CMDに応じて適切なコードを入力してください。詳しくはUDS仕様（ISO-14229）をご参照ください。

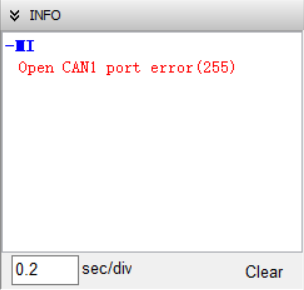

INFO表示BOX

ECMとの通信ログ出力エリア

MI、PS、SRL、TCC/TCR、NEUT-SW、FREEの送受信情報はここに表示されます。

Name	Comment
sec/div	チャート表示の間隔を設定します。設定範囲：0.1～10、単位：sec/div
Clearボタン	クリックすると、表示BOXの内容をクリアします。

状態バー

状態バー

Area	Comment
A	MI計測情報の表示エリア
B	CAN PortのON/OFF情報の表示エリア。ONは緑、OFFはグレーで表示されます。
C	計測時間の表示エリア。表示フォーマット：mm:ss.xx、xxの単位は10m秒。
D	システム時刻の表示エリア

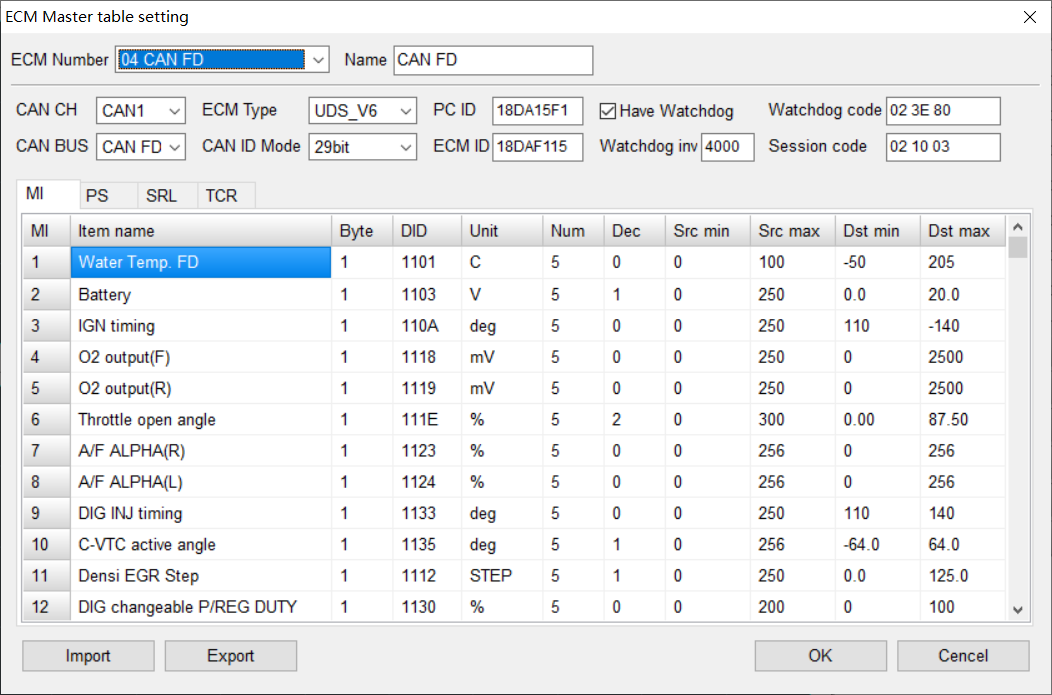

ECMマスターテーブル

メイン画面のECM選択右側にあるSetボタンを押すと、マスターテーブル設定画面が表示されます。

ECMマスター番号と名前

ECMのマスター番号と名前設定エリア

Name	Comment
ECM Number	ECMマスターテーブルの番号です。最大50個まで選択可能です。
Name	ECMマスターテーブルの説明です。任意の文字列を入力し、「OK」ボタンを押すと、この文字列がECM Numberに追加されます。

ECM初期化パラメータ

ECM初期化用のパラメータ設定エリア

Name	Comment
CAN CH	CAN1～CAN4から選択可能です。
CAN BUS	CANまたはCAN FDを選択します。
ECM Type	通信フォーマット（指令）を設定します。
CAN ID Mode	基本モード(11bit)と拡張モード(29bit)から選択します。
PC ID	PC IDの設定 16進数
ECM ID	ECM IDの設定 16進数
Have Watchdog	ECMへのWatchDog送信の有無を選択します。
Watchdog Inv	ECMへのWatchDog送信間隔時間を設定します。単位：m秒
Watchdog Code	WatchDog送信コードを設定します。16進数
Session Code	CAN初期化完了後、ECMと通信するためにSession modeの設定が必要です。16進数

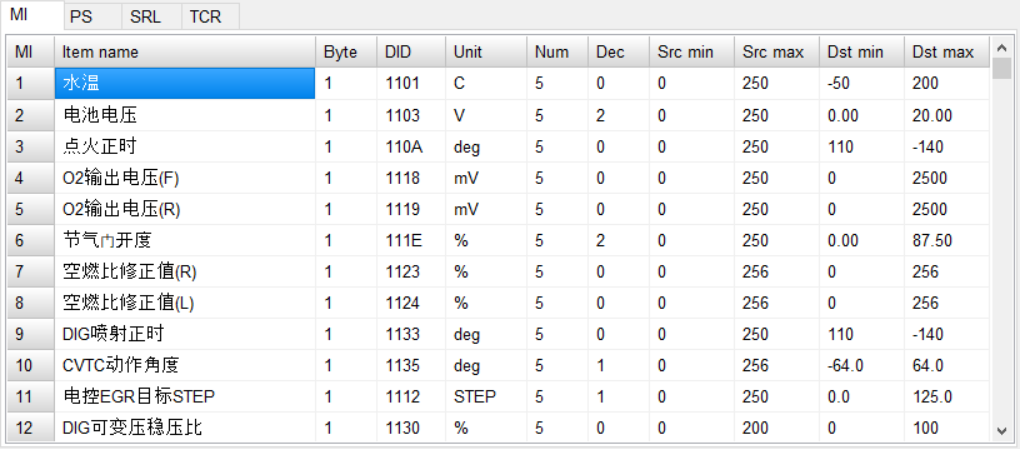

MI table

MIマスター設定例

Col	Comment
Item Name	MI項目名を入力します。
Byte	MI項目のサイズです。1または2を設定してください。
DID	Data Identityの略称です。MI項目のIDを設定します。4桁16進数
Unit	MI項目の単位を入力します。
Src Min/Max	ECM値です。MI項目のデータ範囲（物理値への変換用）
Dst Min/Max	物理値です。MI項目のデータ範囲（物理値への変換用）

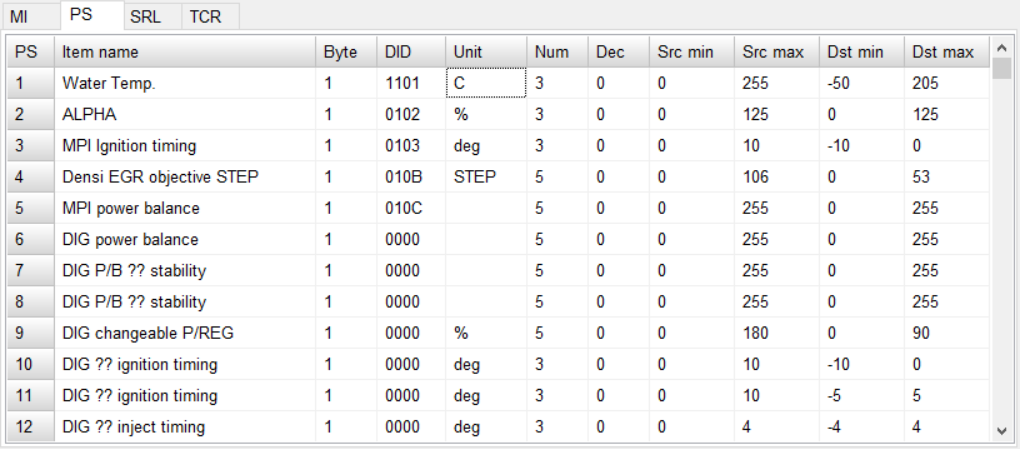

PS table

PSマスター設定例

Col	Comment
Item Name	PS項目名を入力します。
Byte	PS項目のサイズです。1または2を設定してください。
DID	Data Identityの略称です。PS項目のIDを設定します。4桁16進数
Unit	PS項目の単位を入力します。
Src Min/Max	ECM値です。PS項目のデータ範囲（物理値への変換用）
Dst Min/Max	物理値です。PS項目のデータ範囲（物理値への変換用）

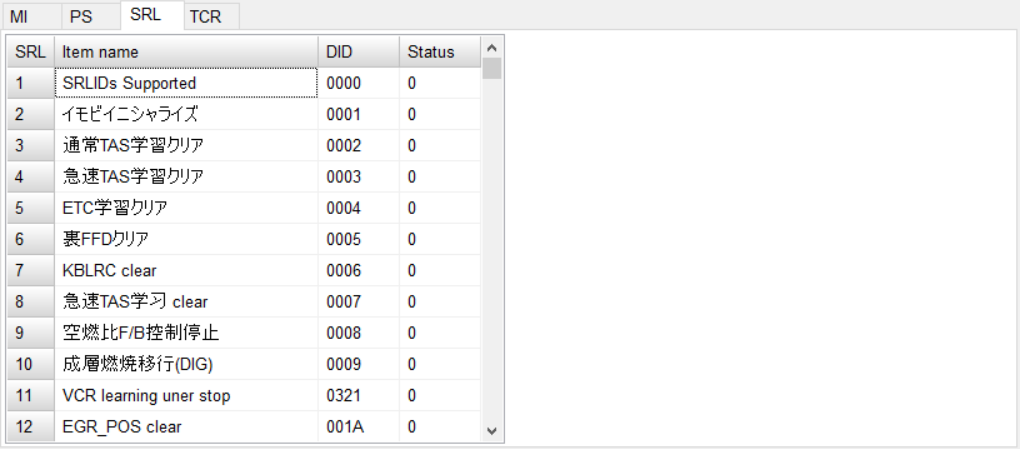

SRL table

SRLマスター設定例

Col	Comment
Item Name	SRL項目名を入力します。
DID	Data Identityの略称です。SRL項目のIDを設定します。4桁16進数
Status	SRL学習時に学習状態を監視するかどうかの設定です。0=無、1=有

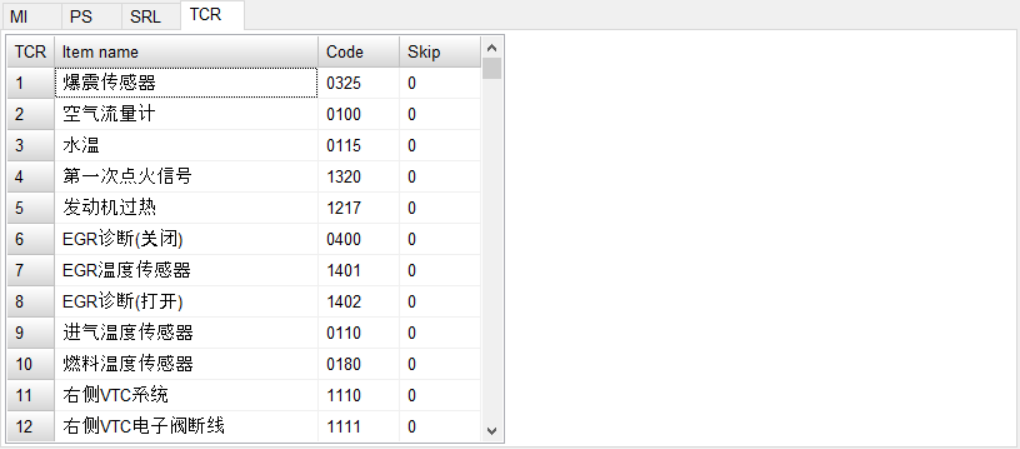

TCR table

TCRマスター設定例

Col	Comment
Item Name	TCR項目名（トラブルコード名）を入力します。
DID	Data Identityの略称です。TCR項目のIDを設定します。4桁16進数

Import/Export

Import/Exportエリア

Button	Comment
Import	現在のページのテーブル（MI/PS/SRL/TCR）データをCSVファイルから取り込みます。
Export	現在のページのテーブル（MI/PS/SRL/TCR）データをCSVファイルに出力します。
OK	すべての設定内容を保存します。
Cancel	保存せずに画面を閉じます。
