RawSplit2 取説

ELMEC 2026年5月12日

RawSplit2は、IMD形式の計測データファイルを読み込み、指定した条件に基づいてデータの分割、抽出、およびファイル形式の変換(IMD/CSV）を行うためのツールです。

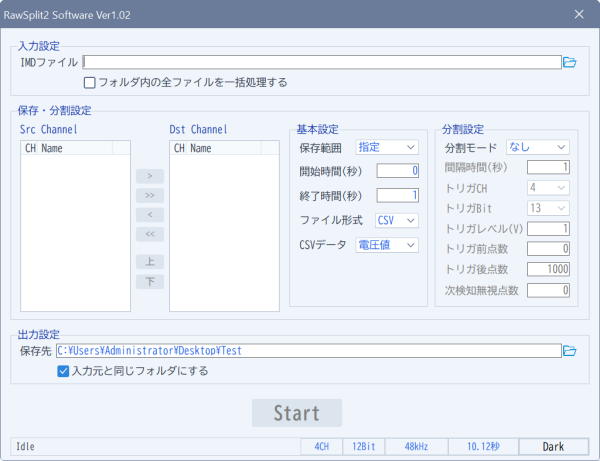

Light Theme

1. 動作環境

• 対応OS: Windows 10 以上
• 対応入力形式: IMDファイル(.imd)

2. 入力設定

以下の3つの方法でIMDファイルを読み込むことができます。

mode	comment
直接入力	「IMDファイル」欄のエディットボックスにパスを直接入力します。
ダイアログ選択	右側のフォルダアイコンをクリックし、ファイル選択ダイアログからファイルを選択します。
ドラッグ＆ドロップ	実行ファイルの画面上にファイルを直接ドラッグ＆ドロップすることで読み込めます。

※ 直接入力の場合、ファイル名を入力後、Enterキーを押してください

一括処理
「フォルダ内の全ファイルを一括処理する」にチェックを入れると、選択したフォルダ内の全IMDファイルを連続して処理できます。

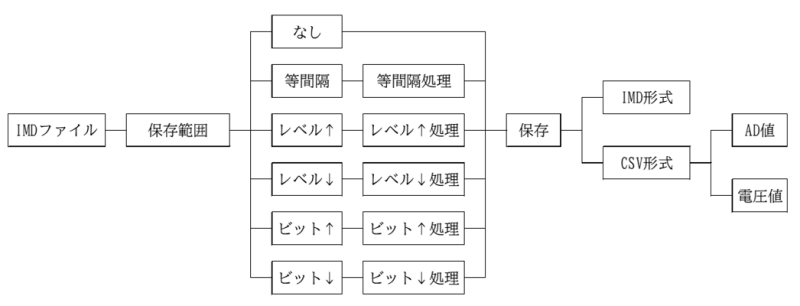

3. 機能構成・処理フロー

データは以下の流れで処理され、保存されます。

4. 保存・分割設定

4.1 チャネル選択

変換対象とするチャンネルを選択・移動します。

4.2 基本設定

item	comment
保存範囲	指定範囲、または全データと選択します。
開始・終了時間	保存範囲で指定範囲時有効、秒単位で指定します
ファイル形式	IMD形式、またはCSV形式を選択します。
CSVデータ	CSV出力時有効、値を「AD値」にするか「電圧値」にするか選択します。

4.3 分割設定

item	comment
分割モード	なし、等間隔、レベル(↑/↓)、ビット(↑/↓）から選択
間隔時間	等間隔分割の時間、 秒単位で指定します
トリガCH	トリガ検知用のCH番号か設定します
トリガBit	トリガ検知用のBit番号か設定します
トリガレベル	トリガ検知用の電圧値か設定します
トリガ前点数:	イベント発生前のデータを何点保持するか設定します
トリガ後点数:	イベント発生後のデータを何点保持するか設定します
次検知無視点数:	分割後、次のイベント検知をスキップする期間を設定します

分割用のソースデータは保存範囲で設定されたデータです

4.4 分割モード

分割モードを「なし」以外に設定すると、特定のイベントごとにファイルを自動分割します。

item	comment
なし	保存範囲のデータままを保存する
等間隔	指定した間隔時間(秒）ごとに分割します。
レベル(↑/↓)	トリガCHの信号が、指定したトリガレベル(V）を跨いだ瞬間に分割を開始します。
ビット(↑/↓)	デジタル信号の立ち上がり/立ち下がりを基準に分割します。

4.5 有効/無効

分割モードより、ほかの設定項目有効と無効一覧

item	なし	等間隔	レベル(↑/↓)	ビット(↑/↓)
間隔時間	-	●	-	-
トリガCH	-	-	●	●
トリガBit	-	-	-	●
トリガレベル	-	-	●	-
トリガ前点数	-	-	●	●
トリガ後点数	-	-	●	●
次検知無視点数	-	-	●	●

5. 出力ファイル名の規則

入力ファイル名が abc.imd の場合、設定により以下の規則で保存されます。

分割モード	IMD形式	CSV(AD値)	CSV(電圧値)
なし	Conv_abc.imd	Conv_abc_Ad.csv	Conv_abc_Volt.csv
等間隔	Inv_abc_Nxxx.imd	Inv_abc_Nxxx_Ad.csv	Inv_abc_Nxxx_Volt.csv
レベル↑	LvlUp_abc_Nxxx.imd	LvlUp_abc_Nxxx_Ad.csv	LvlUp_abc_Nxxx_Volt.csv
レベル↓	LvlDn_abc_Nxxx.imd	LvlDn_abc_Nxxx_Ad.csv	LvlDn_abc_Nxxx_Volt.csv
ビット↑	BitUp_abc_Nxxx.imd	BitUp_abc_Nxxx_Ad.csv	BitUp_abc_Nxxx_Volt.csv
ビット↓	BitDn_abc_Nxxx.imd	BitDn_abc_Nxxx_Ad.csv	BitDn_abc_Nxxx_Volt.csv

※ Nxxx の xxx は分割された順序を示す連番です。

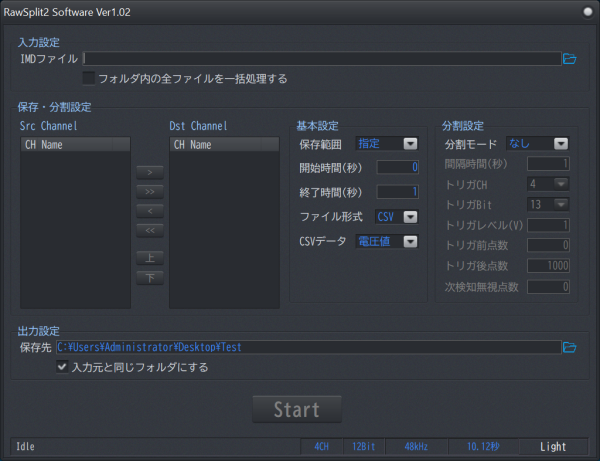

6. Dark Theme

画面の右下で、Light/Dark Theme切替ボタンをクリックください

Dark Theme
